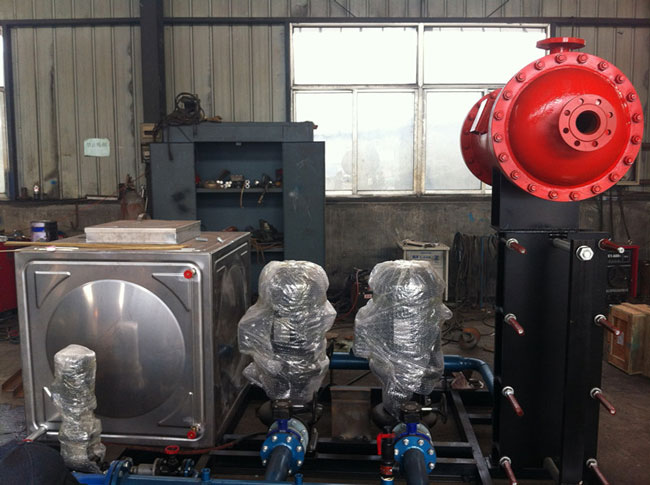

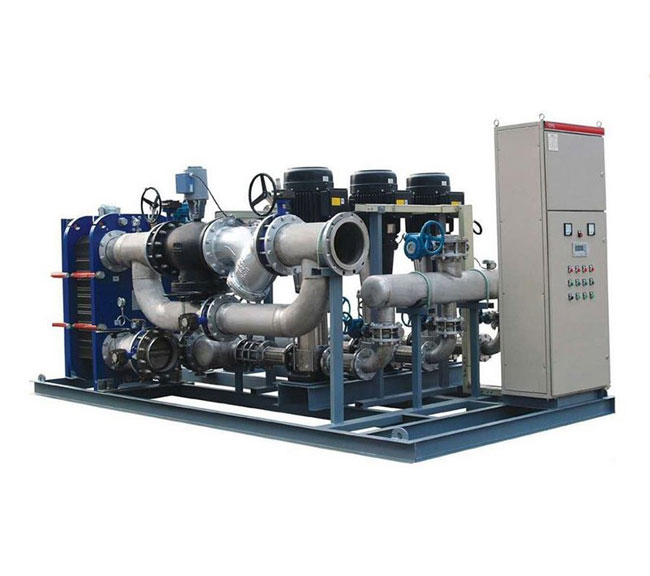

汽水板式換熱機組，屬于換熱機組，其結構包括板式換熱器、水箱、補水 泵、電控柜和底架，還包括過濾器和循環泵，板式換熱器與減溫裝置相連，減溫裝置包括殼體、蒸汽進口管、熱源出口管、減溫水進口管、減溫水噴管和絲網填料板式換熱器上分別設置有被加熱水出口管、被加熱水進口管、熱源進口管和疏水出口管;疏水出口管通過疏水入口管與水箱相連，水箱通過補水管、回水主管、循環 泵和供水管與板式換熱器的被加熱水進口管相連，供水管與減溫水進口管相連，回水主管上部設置有被加熱水回水管。

　　本發明具有解決了板式換熱器不能用于高溫蒸 汽的缺點;循環回水作為冷卻水;結構緊湊，換熱效率高，制造成本低等特點。板式換熱機組是把一次網得到熱量，自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水從機組的一次側入口進入板式換熱器進行熱交換后，從機口一次側出口流出;二次側回水經過過濾器除去污垢后，通過二次側循環水泵進入板式換熱器進行熱交換，生產出于采暖、空調、地板采暖或生活用水等不同溫度的熱水，以滿足用戶的需求。

　　二次水經過過濾除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回?zé)嵩矗M(jìn)行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定.
